Su Geri Dönüştürme Arıtma ve Tekrar Kullanım Sistemi

Su geri dönüşümü ve yeniden kullanım sistemi, çoğunlukla çok fazla atık su üreten PET şişesi yıkama işlemi için kullanılır.Atık su miktarı ve kirletici endeksine göreSu arıtma sistemini tasarladık ve tasarladık. Filtrasyon + çökeltme + hava flotasyon süreci uygulandı.ve bir kısmı standart kadar boşaltılacak.

Tasarım karakterleri

1. Atık su kalitesi ve arıtma gereksinimlerine göre, süreç yolu makul bir şekilde seçilmelidir, arıtma teknolojisi gelişmelidir,ve arıtılmış suyun kalitesi akıntı standardına uygun olmalıdır..
2İşleme gereksinimlerinin karşılanması şartıyla, yatırımı azaltmak için orijinal tesisler mümkün olduğunca kullanılır.ve bitkinin güzelliği için gerekenler dikkate alınmalıdır..
3. Uyumlu işletim ve yönetim, basit işletim ve kolay bakım. Ekipmanlar yüksek kalitede, iyi performans ve istikrarlı çalışmadır.

Tasarım parametresi

1Atık su kaynağı: Plastik geri dönüşüm tesislerinden
2.Tasarlanmış tedavi kapasitesi:10-50m3/H
3.Sıvı kalitesi

Özellikler

Tedavi teknolojisi
Su filtrasyon sistemimizin ana amacı, SS'yi sudan çıkarmak ve ajanı suda tutmaktır.ve hava flotasyonu tedavisi

İşleme akışı:

Süreç Açıklaması

Çamaşır hattından atılan atık sular öncelikle toplama ve geçici depolama amacıyla atık su toplama havuzuna akıtılır.
Adım 1: Su pompası tarafından katı-sıvı ayrımı için atık su taşıyıcıları, büyük parçacıkları atık toplama kutusuna,ve atık suları çökeltme tankına;
Adım 2: Atık sular çökme tankına girdiğinde, çevrimiçi PH ölçerinin geri bildirim tarihine göre, otomatik olarak asit eklenir ve PH indeksi nötr seviyeye ayarlanır.Daha sonra flokülasyon reaksiyonuna flokulan ve koagulanlar eklenir..
Sıvılaşmış yığınların çoğu batır ve temiz su, çamur ve suyun ayrılması için hava akıntı tankına yüzer.ve çamur suyu düzenli olarak çamur tankına boşaltılacak;

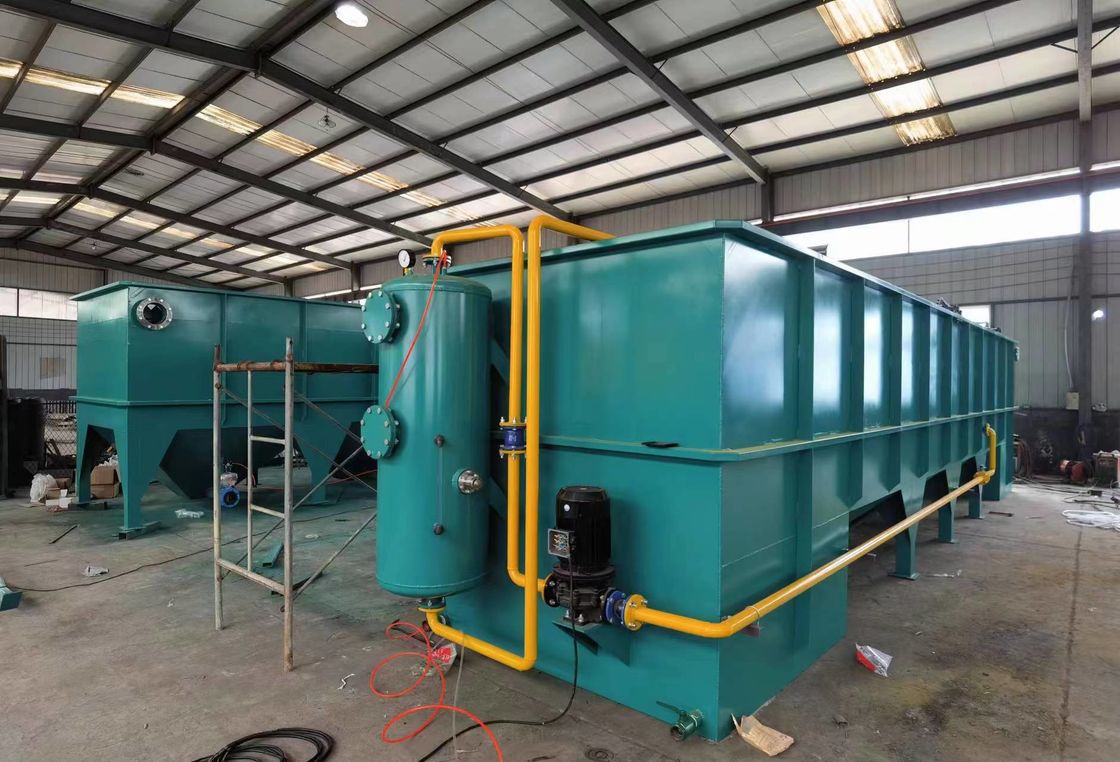

Adım 3: Hava flotasyon tankına temiz su koyun ve basınçlı hava su ile karıştırıldığında mikro kabarcıklar oluşur.Kalan ince parçacıklar ve yüzen madde havalı baloncuklar tarafından havuzun yüzeyine yüzecek, daha sonra, kazık cihazı ile boşaltılır; Ardından temiz su su havuzuna geçici depolama.
Adım 4: Temiz su, yüksek basınçlı pompa tarafından filtreye aktarılır ve filtreli su yıkama hattına geri döner.
Saldırma tankı ve sallanma tankına hava flotasyonu ile üretilen çamur, çamur su çekme cihazı tarafından su dışı bırakılır ve daha sonra düzenli olarak tedavi için taşınır.

2Ana Süreç Girişi:

a.Atık su toplama tankı (müşteri tarafından hazırlanır)

Temel olarak yıkama hattından akıtılan atık suyu toplamak için kullanılır ve ayrıca akış değişimini tamponlama işlevlerine sahip kanalizasyon kaldırma pompasının deposu olarak da hizmet eder,Su haciminin düzenlenmesi, ve su kalitesini homojenleştirmek.
Tasarım kalış süresi: 2 saatten az
Entegre atık su toplama havuzu*1 set,Effekti hacim: 40m3
Malzeme: Beton
Form: Yeraltı

b.Yükleme pompası

Çöplük sularını arıtma için çökeltme tankına kaldırmak için kullanılır. Tasarımı, kurulumu ve bakımı kolay olan ve uzun bir hizmet ömrüne sahip engellemez daldırılabilir çöplük su pompasını benimser.Otomatik başlangıç ve durdurma düzenleme tankında ayarlanmış seviye ölçüm aracılığıyla gerçekleştirilebilir, manuel çalışmayı azaltır.
Entegre atık su kaldırma pompası*2se (Biri kullanım için, diğeri bekleme için)
Güç:5.5kw

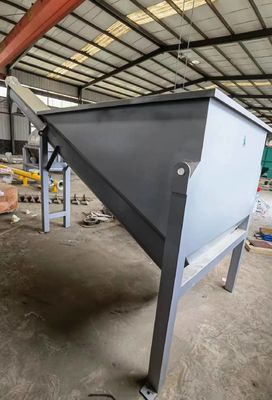

c. Çamur filtresi makinesi

Çamur filtresi makinesi, su arıtma sisteminin önüne yerleştirilmiştir, esas olarak boşaltılan atık sudaki daha büyük parçacıkları ayırmak için,Sonraki çökeltme işleminde yararlı olan ve sonraki ekipmanların tıkanmasını ve aşınmasını azaltan.
Model:PRLZ serisi*1set Ana malzeme:SUS304

d.Entegre çökeltme tankı

Entegre çökeltme tankı, arıtma sisteminin ön ucuna yerleştirilen eğimli boru çökeltme tankını benimser.Sonraki çökeltme reaksiyonu için en iyi koşulları sağlayanBu süreçte, reaksiyon tankındaki PH seti, PH'nin otomatik ayarlanmasını gerçekleştirmek için asit dozajlama ölçüm pompasıyla birbirine bağlanır.
Aynı zamanda, flokulanlar ve pıhtılaştırıcılar ekleyerek, atık sudaki SS pıhtılaşır ve yerleşir ve çamur ve su, su kalitesini netleştirmek için yerçekimi ile ayrılır.
İşleme kapasitesi:20m3/h 1set
Dış boyutlar:L11000*W2000*H3500
Malzeme: Karbon çelik + korozyon önleyici
Çamur boşaltma:Çamur boşaltma valfi, düzenli olarak çamurları otomatik olarak boşaltan bir elektrik valfidir.

f. Temiz su tankı

Temel olarak arıtılmış geri dönüştürülmüş suyu toplamak için kullanılır ve ayrıca temiz su pompası için rezervuar olarak da kullanılır.
Tasarım kalış süresi: 2 saat
Etkili hacim: 40m3
Malzeme:Karbon çelik korozyona karşı
Boyutlar: L4000*W2000*H1500 2set

g.Temiz su pompası

Temizlik hattına arıtılmış geri dönüştürülmüş suyu yeniden kullanmak için kullanılır. Tasarımı, kurulumu ve bakımı kolay ve uzun kullanım ömrüne sahip dikey merkezkaç pompasını benimser.Yüksek seviye alarmı ve düşük seviye pompa durdurma düzenleme tankında ayarlanmış seviye ölçüm aracılığıyla gerçekleştirilebilir.
Qty.:2set ((Bir tanesi kullanmak için, diğeri yedeklemek için)
Güç:5.5kw

h.Filtre

Temizlenmiş atık su derin filtrelenir ve filtre malzemesi olarak kuvars kum kullanılır, su iç su dağıtıcısı ve su toplayıcısı üzerinden akar.ve tankta yüksek hızlı filtreleme yapılırParçacıkları etkili bir şekilde kaldırabilir ve bulanıklığı azaltabilir.
Qty: 1 set
Model:DMF3224-1A
Malzeme:Karbon çelik korozyona karşı

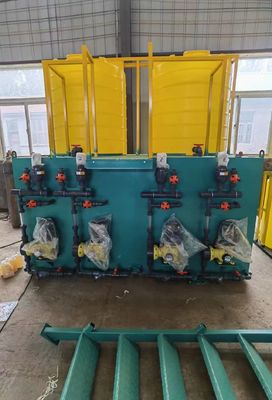

Dozlama Sistemi

Dozlama cihazı, ölçüm pompasından, rejanstürümden, karıştırıcıdan vb. oluşur ve rejanstürümün nicel dozajını gerçekleştirmek için kullanılır.PAC, güçlü köprü adsorpsiyon performansına sahip bir flokulanttır., suyun içinde süspansiyonda bulunan katı maddelerle pıhtılaşan ve emilen, böylece süspansiyonda olan katı maddeleri istikrarsız hale getiren ve yerleştiren; Aniyonik PAM bir pıhtılaştırıcıdır,Flakların çöküşünü iyileştirmek ve su kalitesini açıklamayı kolaylaştırmak için flokulant ile birlikte kullanılabilir; Katyonik PAM, katı-sıvı ayrımına elverişli olan çamur sulama için kullanılır. Otomatik asit dozlama cihazı atık suyun PH'sini nötr olarak ayarlamak için kullanılır.ve otomatik dozlama çevrimiçi PH cihazı ile gerçekleştirilir.
Qty: 4 set
PAM Otomatik dozlama cihazı: Üç kutu tipi otomatik, 304 1000L
PAC Otomatik dozlama cihazı:1set Çift kova çift pompa PE 2000L

Otomatik asit dozlama cihazı:1set Tek kova çift pompa PE 500L

j. Çamur arıtma sistemi

Çamur arıtma sistemi çamur kalınlaştırıcından ve filtre basıncından oluşur.
Çamur kalınlaştırma tankı, çökeltme tankının ve hava flotasyon tankının fiziksel ve kimyasal reaksiyonundan elde edilen çamurun depolanması için kullanılır.Çamur, susuzlaşma için çamur pompası ile filtre basıncına taşınır, ve suyunu kesen çamurlar tedavi için dışarı taşınır.
